本實用新型涉及塑料樹脂瓦技術領域，具體為一種工程塑料樹脂瓦。

背景：

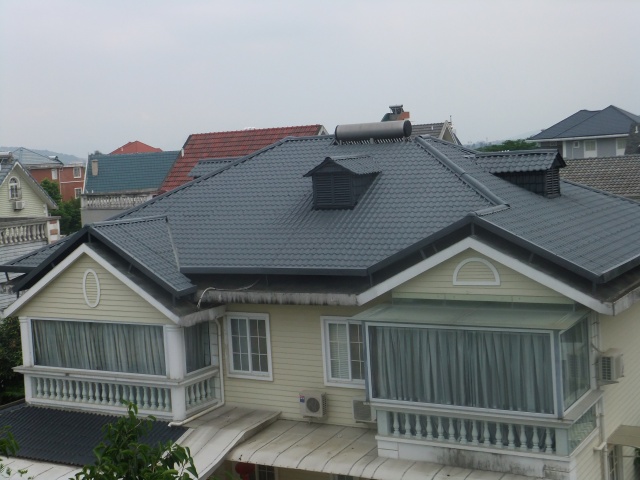

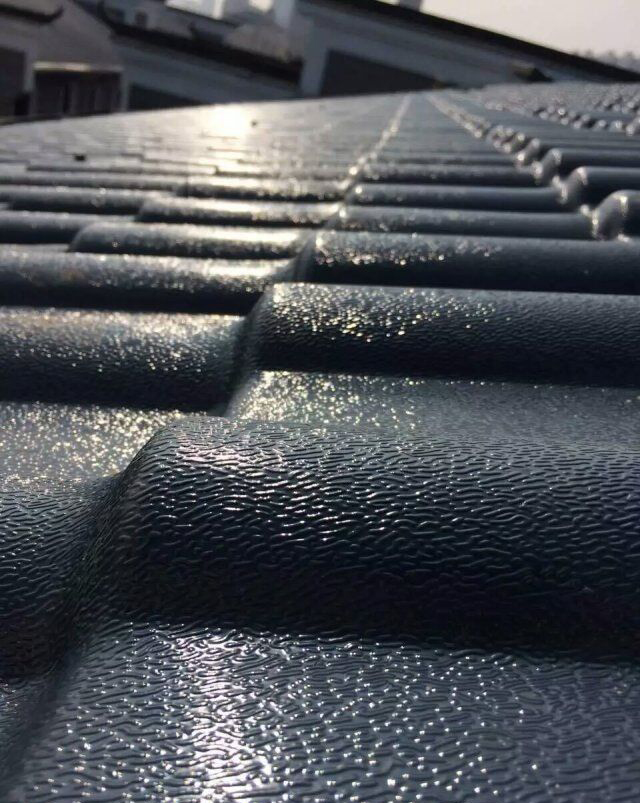

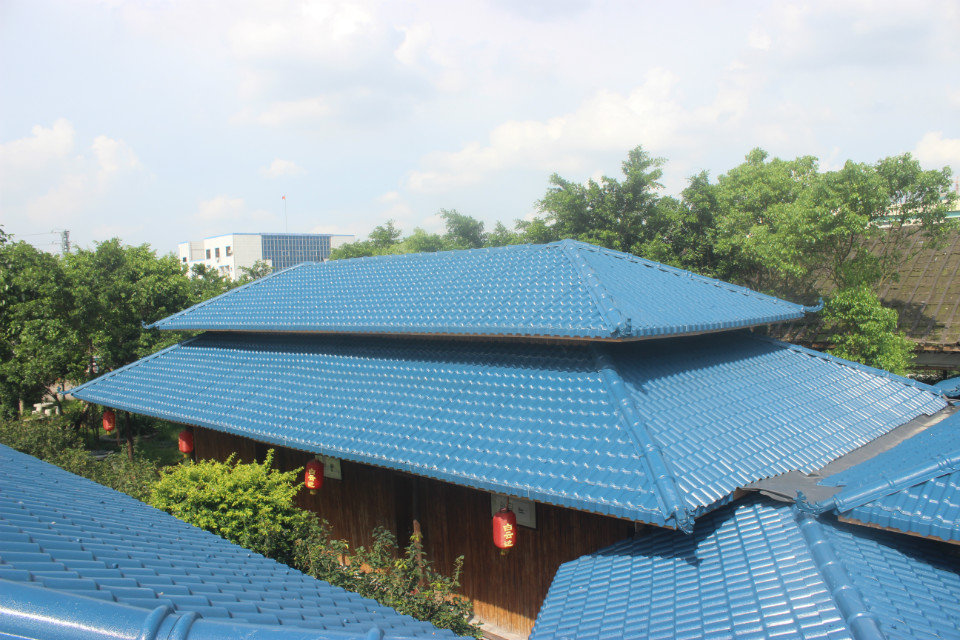

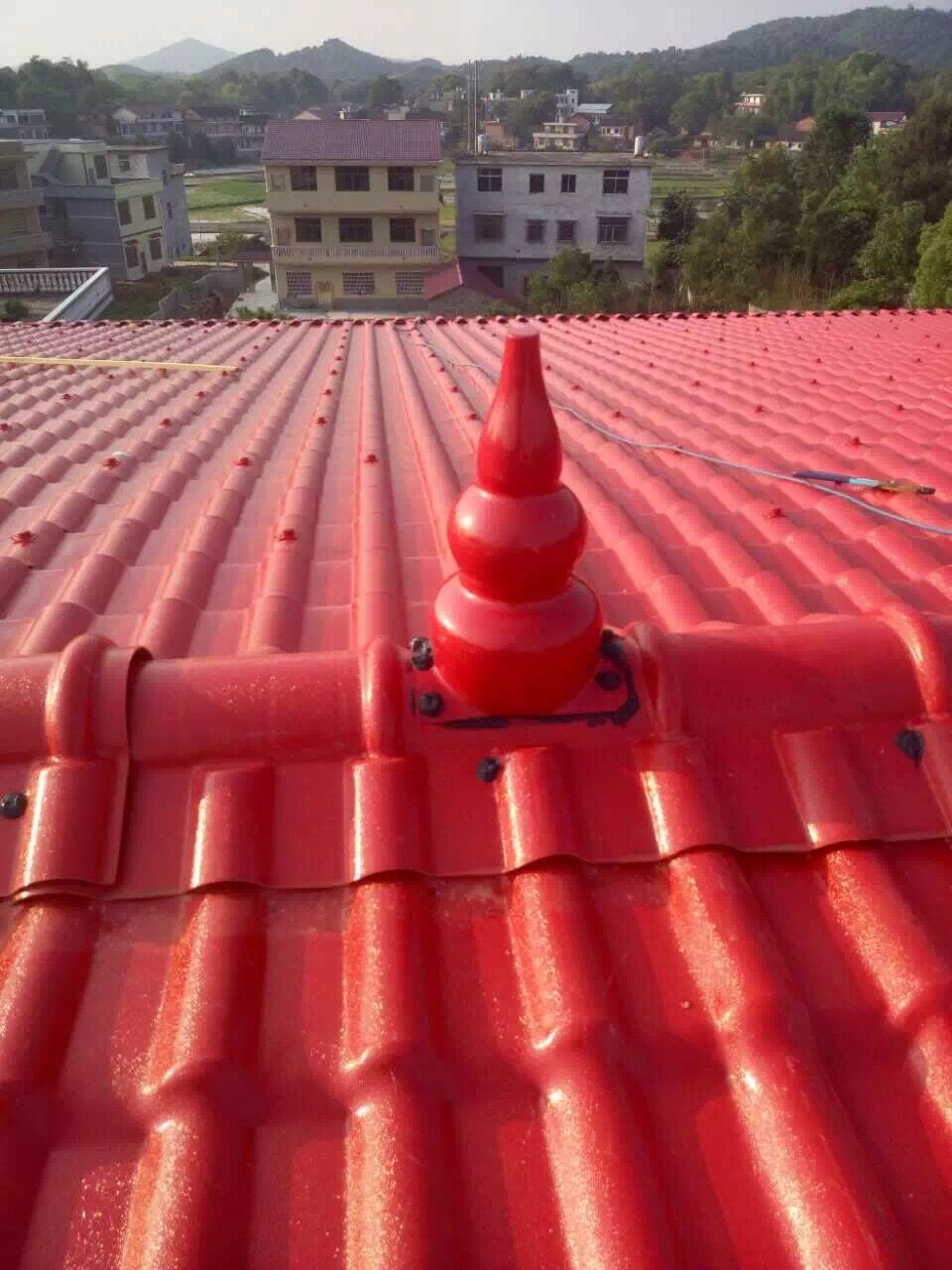

樹脂瓦分為天然樹脂瓦和合成樹脂瓦，市面上所稱的樹脂為一般為合成樹脂瓦。合成樹脂瓦采用世界500強企業SABIC公司高耐候工程樹脂ASA研制而成的。ASA是丙烯腈、苯乙烯和丙烯酸橡膠組成的三元聚合物，合成樹脂瓦表面致密光滑，具有“荷葉效應”，本身不易吸附灰塵，一經雨水沖刷便潔凈如新，瓦表面污垢被雨水沖刷后不會出現斑斑駁駁的現象，還有不容易掛雪，減少因雪載過重而導致坍塌的風險，但是目前市場上的樹脂瓦在安裝過程過于繁瑣，其次安裝后長時間后會出現樹脂瓦不能穩定連接的問題發生。

實現要素：

(一)解決的技術問題

針對現有技術的不足，本實用新型提供了一種工程塑料樹脂瓦，解決了上述所提出傳統的樹脂瓦在安裝過程過于繁瑣，其次在安裝后不夠穩定問題。

(二)技術方案

為實現上述目的，本實用新型提供如下技術方案：一種工程塑料樹脂瓦，包括樹脂瓦本體，其特征在于：所述樹脂瓦本體的正面上側固定連接有**凸起瓦片和第二凸起瓦片，所述**凸起瓦片的正面上固定連接有卡接器，所述卡接器的底部固定連接有螺紋支柱，所述螺紋支柱的頂部固定連接有連接桿，所述連接桿的頂部固定連接有螺帽，所述連接桿貫穿支撐板并與螺紋支柱的頂部固定連接，所述支撐板位于螺紋支柱的頂部，所述**凸起瓦片的右側與第二凸起瓦片的左側之間固定連接有流水槽，所述流水槽的底部固定連接有滑坡瓦片，所述樹脂瓦本體的正面下側固定連接有第三凸起瓦片，所述第三凸起瓦片的正面上開設有卡接槽，所述卡接槽的內壁上固定連接有圓槽，所述卡接槽的左右兩側均固定連接有擋板，所述樹脂瓦本體的底部固定連接有上墻體，所述樹脂瓦本體的正面上固定連接有防腐蝕隔膜，所述防腐蝕隔膜的底部固定連接有防噪音隔膜，所述防噪音隔膜的底部固定連接有隔熱薄膜。

優選的，所述螺紋支柱的外側表面上固定連接有螺紋圈，所述螺紋圈的圈數不小于六圈，所述螺紋圈的直徑小于圓槽的直徑。

優選的，所述圓槽的內壁上固定連接有齒口，所述齒口的數量不少于八圈。

優選的，所述**凸起瓦片、第二凸起瓦片和第三凸起瓦片的結構大小均相同，所述**凸起瓦片位于樹脂瓦本體的左側，所述第二凸起瓦片位于**凸起瓦片的右側。

優選的，所述樹脂瓦本體的表面上分別固定連接有五個凸起瓦片，所述五個凸起瓦片的每兩個之間均固定連接有流水槽。

優選的，所述流水槽的數量為五個，所述五個流水槽的底部均連接有滑坡瓦片。

(三)有益效果
本實用新型提供了一種工程塑料樹脂瓦。具備以下有益效果：
(1)本實用新型通過**凸起瓦片、第二凸起瓦片和流水槽配合，達到了在**凸起瓦片和第二凸起瓦片之間固定連接有流水槽，并且流水槽可以將儲蓄的水進行排放，其次通過在流水槽的頂部連接一個滑坡瓦片可以用作與對水體的排放，避免出現水體流不出的問題。

(2)本實用新型通過卡接器和卡接槽配合，達到了通過卡接器卡接在卡接槽內，從而可以固定各個樹脂瓦本體，從而避免出現樹脂瓦本體脫落問題發生，其次通過在卡接槽底部連接的螺紋支柱與圓槽配合，從而可以使得各個樹脂瓦本體之間連接更加堅固和穩定。

(3)本實用新型通過防腐蝕隔膜、防噪音隔膜和隔熱薄膜配合，達到了通過在樹脂瓦本體頂部固定連接有防腐蝕隔膜，**層通過防腐蝕隔膜可以避免雨水等對樹脂瓦本體出現腐蝕的現象發生，其次在第二層通過隔熱薄膜可以通過**層的雨水對第二層隔熱薄膜進行降溫，其次通過在第三層通過防噪音隔膜，可以對雨水敲打瓦片的時候可以進行降噪的效果。


附圖說明

圖中：1樹脂瓦本體、2流水槽、3滑坡瓦片、4卡接器、5上墻體、6圓槽、7卡接槽、8擋板、9齒口、10支撐板、11螺帽、12連接桿、13螺紋圈、14螺紋支柱、15防腐蝕隔膜、16防噪音隔膜、17隔熱薄膜、18第二凸起瓦片、19**凸起瓦片、20第三凸起瓦片。

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1-4所示，本實用新型提供一種技術方案：一種工程塑料樹脂瓦，包括樹脂瓦本體1，樹脂瓦本體1的正面上側固定連接有**凸起瓦片19和第二凸起瓦片18，**凸起瓦片19的正面上固定連接有卡接器4，卡接器4的底部固定連接有螺紋支柱14，螺紋支柱14的頂部固定連接有連接桿12，連接桿12的頂部固定連接有螺帽11，連接桿12貫穿支撐板10并與螺紋支柱14的頂部固定連接，支撐板10位于螺紋支柱14的頂部，**凸起瓦片19的右側與第二凸起瓦片18的左側之間固定連接有流水槽2，流水槽2的底部固定連接有滑坡瓦片3，樹脂瓦本體1的正面下側固定連接有第三凸起瓦片20，第三凸起瓦片20的正面上開設有卡接槽7，卡接槽7的內壁上固定連接有圓槽6，卡接槽7的左右兩側均固定連接有擋板8，樹脂瓦本體1的底部固定連接有上墻體5，樹脂瓦本體1的正面上固定連接有防腐蝕隔膜15，防腐蝕隔膜15的底部固定連接有防噪音隔膜16，防噪音隔膜16的底部固定連接有隔熱薄膜17，螺紋支柱14的外側表面上固定連接有螺紋圈13，螺紋圈13的圈數不小于六圈，螺紋圈13的直徑小于圓槽6的直徑，其中防腐蝕隔膜15位于樹脂瓦本體1的**層，可以對雨水進行處理，避免腐蝕的現象發生，其次第二層為隔熱薄膜17可以對高溫下進行吸熱，其次在***后一層設置為防噪音隔膜16，從而對雨水敲打時候的噪音進行處理，避免使用者在休息的時候被噪音吵鬧。只有當螺紋圈13的圈數不小于六圈才可以將對齒口9進行固定，其次只有當螺紋圈13的直徑小于圓槽6的直徑才可以將其螺紋圈13固定在圓槽6內壁上，圓槽6的內壁上固定連接有齒口9，齒口9的數量不少于八圈，只有當齒口9的數量不小于八圈才可以與螺紋圈13進行固定，并且，圈數少于八圈會出現連接不夠穩定，從而會出現樹脂瓦本體1出現分裂的效果，**凸起瓦片19、第二凸起瓦片18和第三凸起瓦片20的結構大小均相同，**凸起瓦片19位于樹脂瓦本體1的左側，第二凸起瓦片18位于**凸起瓦片19的右側，**凸起瓦片19與第二凸起瓦片18之間固定連接有流水槽2，其次流水槽2的底部固定連接滑坡瓦片3，從而可以通過流水槽2可以將水體進行處理，其次滑坡瓦片3的作用在于對水體的排放，從而避免樹脂瓦本體1出現蓄水過多而無法排出的想象發生，樹脂瓦本體1的表面上分別固定連接有五個凸起瓦片，五個凸起瓦片的每兩個之間均固定連接有流水槽2，流水槽2的數量為五個，五個流水槽2的底部均連接有滑坡瓦片3。


使用時，通過在樹脂瓦本體1正面上固定連接有第二凸起瓦片18與**凸起瓦片19，其次在**凸起瓦片19與第二凸起瓦片18之間相連接有流水槽2，從而可以通過在流水槽2的底部固定連接滑坡瓦片3，從而可以對雨水進行排放，其次在第二凸起瓦片18的正面上固定連接有卡接器4，其次通過第三凸起瓦片20的正面上固定開設有卡接槽7，通過卡接器4卡接在卡接槽7內，從而可以對樹脂瓦本體1進行連接和固定，其次樹脂瓦本體1分為三層，**層為防腐蝕層15，可以對雨水中的酸性進行處理，其次第二層為隔熱薄膜17可以對高溫進行降溫，***后一層為防噪音隔膜16可以對雨水敲打瓦片后進行隔音的作用。

綜上可得，通過**凸起瓦片19、第二凸起瓦片18和流水槽2配合，達到了在**凸起瓦片19和第二凸起瓦片18之間固定連接有流水槽2，并且流水槽2可以將儲蓄的水進行排放，其次通過在流水槽2的頂部連接一個滑坡瓦片3可以用作與對水體的排放，避免出現水體流不出的問題，通過卡接器4和卡接槽7配合，達到了通過卡接器4卡接在卡接槽7內，從而可以固定各個樹脂瓦本體1，從而避免出現樹脂瓦本體1脫落問題發生，其次通過在卡接槽7底部連接的螺紋支柱14與圓槽6配合，從而可以使得各個樹脂瓦本體1之間連接更加堅固和穩定，通過防腐蝕隔膜15、防噪音隔膜16和隔熱薄膜17配合，達到了通過在樹脂瓦本體1頂部固定連接有防腐蝕隔膜15，**層通過防腐蝕隔膜15可以避免雨水等對樹脂瓦本體1出現腐蝕的現象發生，其次在第二層通過隔熱薄膜17可以通過**層的雨水對第二層隔熱薄膜17進行降溫，其次通過在第三層通過防噪音隔膜16，可以對雨水敲打瓦片的時候可以進行降噪的效果。

需要說明的是，在本文中，諸如**和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個引用結構”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。


技術特征：

1.一種工程塑料樹脂瓦，包括樹脂瓦本體(1)，其特征在于：所述樹脂瓦本體(1)的正面上側固定連接有**凸起瓦片(19)和第二凸起瓦片(18)，所述**凸起瓦片(19)的正面上固定連接有卡接器(4)，所述卡接器(4)的底部固定連接有螺紋支柱(14)，所述螺紋支柱(14)的頂部固定連接有連接桿(12)，所述連接桿(12)的頂部固定連接有螺帽(11)，所述連接桿(12)貫穿支撐板(10)并與螺紋支柱(14)的頂部固定連接，所述支撐板(10)位于螺紋支柱(14)的頂部，所述**凸起瓦片(19)的右側與第二凸起瓦片(18)的左側之間固定連接有流水槽(2)，所述流水槽(2)的底部固定連接有滑坡瓦片(3)，所述樹脂瓦本體(1)的正面下側固定連接有第三凸起瓦片(20)，所述第三凸起瓦片(20)的正面上開設有卡接槽(7)，所述卡接槽(7)的內壁上固定連接有圓槽(6)，所述卡接槽(7)的左右兩側均固定連接有擋板(8)，所述樹脂瓦本體(1)的底部固定連接有上墻體(5)，所述樹脂瓦本體(1)的正面上固定連接有防腐蝕隔膜(15)，所述防腐蝕隔膜(15)的底部固定連接有防噪音隔膜(16)，所述防噪音隔膜(16)的底部固定連接有隔熱薄膜(17)。

2.根據權利要求1所述的一種工程塑料樹脂瓦，其特征在于：所述螺紋支柱(14)的外側表面上固定連接有螺紋圈(13)，所述螺紋圈(13)的圈數不小于六圈，所述螺紋圈(13)的直徑小于圓槽(6)的直徑。

3.根據權利要求1所述的一種工程塑料樹脂瓦，其特征在于：所述圓槽(6)的內壁上固定連接有齒口(9)，所述齒口(9)的數量不少于八圈。

4.根據權利要求1所述的一種工程塑料樹脂瓦，其特征在于：所述**凸起瓦片(19)、第二凸起瓦片(18)和第三凸起瓦片(20)的結構大小均相同，所述**凸起瓦片(19)位于樹脂瓦本體(1)的左側，所述第二凸起瓦片(18)位于**凸起瓦片(19)的右側。

5.根據權利要求1所述的一種工程塑料樹脂瓦，其特征在于：所述樹脂瓦本體(1)的表面上分別固定連接有五個凸起瓦片，所述五個凸起瓦片的每兩個之間均固定連接有流水槽(2)。

6.根據權利要求1所述的一種工程塑料樹脂瓦，其特征在于：所述流水槽(2)的數量為五個，所述五個流水槽(2)的底部均連接有滑坡瓦片(3)。


技術總結

本實用新型公開了一種工程塑料樹脂瓦，包括樹脂瓦本體，其特征在于：所述樹脂瓦本體的正面上側固定連接有**凸起瓦片和第二凸起瓦片，所述**凸起瓦片的正面上固定連接有卡接器，所述卡接器的底部固定連接有螺紋支柱，所述螺紋支柱的頂部固定連接有連接桿，所述連接桿的頂部固定連接有螺帽。本實用新型通過防腐蝕隔膜、防噪音隔膜和隔熱薄膜配合，達到了通過在樹脂瓦本體頂部固定連接有防腐蝕隔膜，**層通過防腐蝕隔膜可以避免雨水等對樹脂瓦本體出現腐蝕的現象發生，其次在第二層通過隔熱薄膜可以通過**層的雨水對第二層隔熱薄膜進行降溫，其次通過在第三層通過防噪音隔膜，可以對雨水敲打瓦片的時候可以進行降噪的效果。
