本實用新型涉及緊固件領域，具體涉及一種用于樹脂瓦安裝過程中的防水鎖緊定位安裝裝置。

背景：

合成樹脂瓦在安裝的時候，都需要通過螺釘將樹脂瓦固定在梁上，這個問題一般采用的方式是用螺釘直接加個墊片，然后將樹脂瓦一個個的釘在梁上，這種固定方式時間久了，由于螺釘暴露在外部，由于經常下雨日曬等原因，螺釘很容易腐蝕掉，螺釘經過腐蝕后，很容易被風將瓦吹走，這個問題一直沒有得到很好地解決。

技術實現要素：

針對現有技術的不足，本實用新型旨在提供一種用于樹脂瓦安裝過程中的防水鎖緊定位安裝裝置，該裝置可以有效保護鎖緊螺釘受腐蝕，提高樹脂瓦的使用壽命。

為實現上述目的，本實用新型采用如下技術方案：

一種樹脂瓦防水鎖緊固定裝置，包括定位塊、密封片、螺釘和帽蓋，密封片安裝在定位塊的下表面上，螺釘安裝在定位塊上方的凸圓柱通孔內，帽蓋與定位塊上部的凸圓柱配合，所述定位塊的上表面具有一個圓柱形的圓柱通孔，圓柱通孔中間開有一個通孔，定位塊的兩邊各設置有一個檔邊，定位塊的末端的壓邊與瓦被擠壓的位置是垂直的，用于產生垂直方向的力。

進一步的，所述帽蓋與定位塊上方的圓柱通孔配合，將螺釘的螺釘頭包裹在定位塊的圓柱通孔內。


本實用新型具有如下有益效果：

本實用新型一種樹脂瓦防水鎖緊固定裝置，將螺釘放入到定位塊內，并在定位塊背面與被安裝的樹脂瓦接觸的面上安裝密封片，然后使用螺釘鎖緊，***后用帽蓋將螺釘頭封在定位塊的圓柱空內，該裝置可以用于在安裝合成樹脂瓦及PVC瓦的時候，起到很好地將瓦固定在屋頂上木板或鐵板上的功能，同時增加了密封圈可以更好的提供與樹脂瓦的貼合力，帽蓋可以起到對螺釘防水、防曬的功能，防止螺釘受到腐蝕，該樹脂瓦鎖緊固定裝置具有簡單實用、能有效保護螺釘受腐蝕、使用壽命長的優點。

具體實施方式

下面結合附圖及具體實施例，對本實用新型作進一步的描述，以便于更清楚的理解本實用新型要求保護的技術思想。

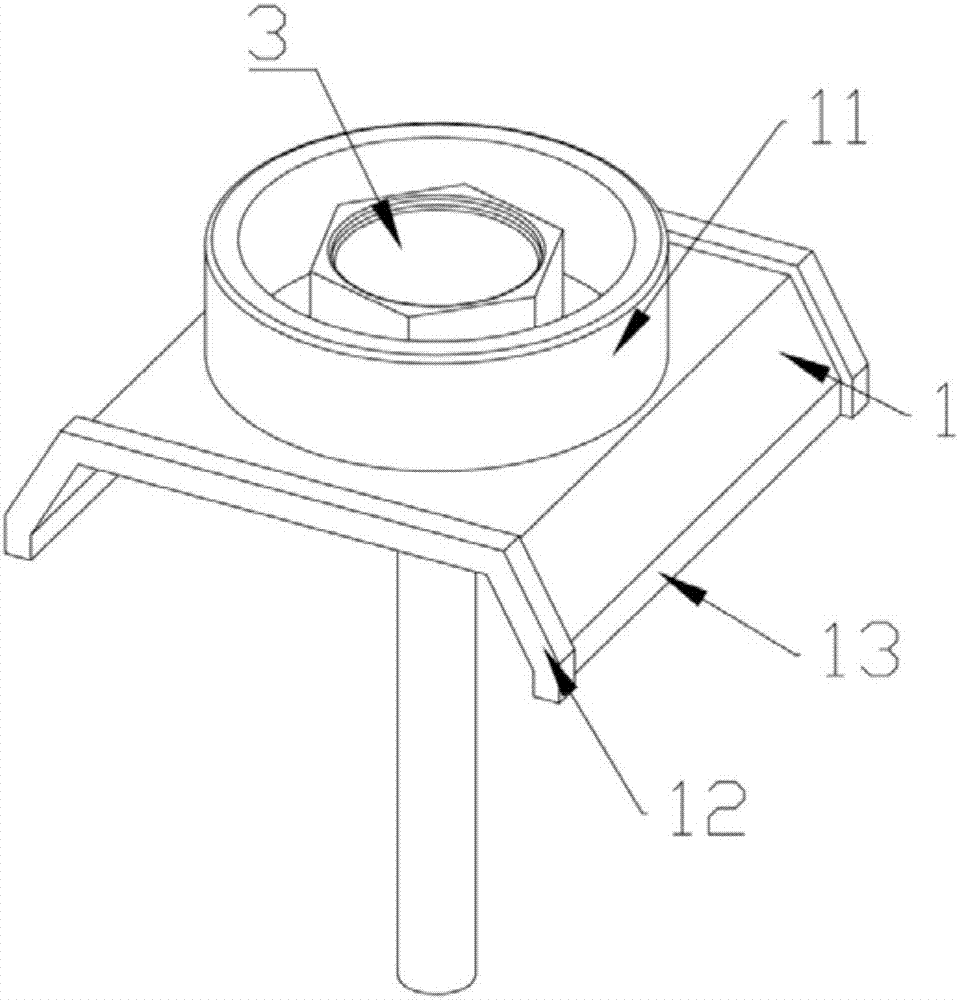

如圖1、2、3所示本實用新型一種樹脂瓦防水鎖緊固定裝置，包括定位塊1、密封片2、螺釘3和帽蓋4，密封片2安裝在定位塊1的下表面上，螺釘3安裝在定位塊1上方的凸圓柱通孔內，帽蓋4與定位塊1上部的凸圓柱配合，所述定位塊1的上表面具有一個圓柱形的圓柱通孔11，圓柱通孔11中間開有一個通孔，定位塊1的兩邊各設置有一個檔邊12，定位塊1的末端的壓邊13與瓦被擠壓的位置是垂直的，用于產生垂直方向的力。

具體的，所述帽蓋4與定位塊1上方的圓柱通孔11配合，將螺釘3的螺釘頭包裹在定位塊1的圓柱通孔內。

本實用新型的工作原理為：將螺釘3放入到定位塊1內的圓柱通孔11上，并在定位塊1背面與被安裝的樹脂瓦接觸的面上安裝密封片2，然后使用螺釘3鎖緊，***后用帽蓋4將螺釘3的頭部封在定位塊1的圓柱通孔11內，該裝置可以用于在安裝合成樹脂瓦及PVC瓦的時候，起到很好地將瓦固定在屋頂上木板或鐵板上的功能，同時增加了密封圈可以更好的提供與樹脂瓦的貼合力，帽蓋可以起到對螺釘防水、防曬的功能，防止螺釘受到腐蝕，該樹脂瓦鎖緊固定裝置具有簡單實用、能有效保護螺釘受腐蝕、使用壽命長的優點。

對于本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及變形，而所有的這些改變以及變形都應該屬于本實用新型權利要求的保護范圍之內。


技術特征：

1.一種樹脂瓦防水鎖緊固定裝置，其特征在于：包括定位塊(1)、密封片(2)、螺釘(3)和帽蓋(4)，密封片(2)安裝在定位塊(1)的下表面上，螺釘(3)安裝在定位塊(1)上方的凸圓柱通孔內，帽蓋(4)與定位塊(1)上部的凸圓柱配合，所述定位塊(1)的上表面具有一個圓柱形的圓柱通孔(11)，圓柱通孔(11)中間開有一個通孔，定位塊(1)的兩邊各設置有一個檔邊(12)，定位塊(1)的末端的壓邊(13)與瓦被擠壓的位置是垂直的，用于產生垂直方向的力。

2.如權利要求1所述的一種樹脂瓦防水鎖緊固定裝置，其特征在于：所述帽蓋(4)與定位塊(1)上方的圓柱通孔(11)配合，將螺釘(3)的螺釘頭包裹在定位塊(1)的圓柱通孔內。

技術總結：

本實用新型公開了一種樹脂瓦防水鎖緊固定裝置，包括定位塊、密封片、螺釘和帽蓋，密封片安裝在定位塊下表面上，螺釘安裝在定位塊上方的凸圓柱通孔內，帽蓋與定位塊上部的凸圓柱配合；該裝置可以用于在安裝合成樹脂瓦及PVC瓦的時候，起到很好地將瓦固定在屋頂上木板或鐵板上的功能，同時增加了密封圈可以更好的提供貼合力，帽蓋可以起到防水，防止螺釘腐蝕的功能，該裝置具有簡單實用、能有效保護螺釘受腐蝕、使用壽命長的優點。
